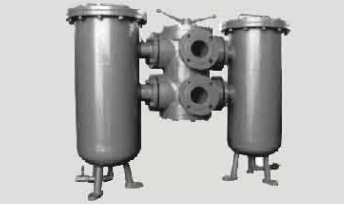

SLQ型雙筒網式過濾器
一、使用條件
| 本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。 |  |
二、技術參數
| 型號 | 公稱通徑DNmm | 公稱壓MPa | （單筒）過濾面積m2 | 運 動 粘 度 cSt | 重量 | |||||||||
| 28 | 46 | 67 | 89 | 326 | kg | |||||||||
| 過 濾 精 度 mm | ||||||||||||||
| 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | 0.08 | 0.12 | |||||
| 過 濾 精 度 mm | ||||||||||||||
| SLQ-32 | 32 | 0.6 | 0.082 | 130 | 310 | 120 | 212 | 63 | 161 | 28.5 | 68.7 | 18.7 | 48.8 | 81.7 |
| SLQ-40 | 40 | 0.21 | 330 | 790 | 305 | 540 | 160 | 384 | 72.3 | 175 | 48 | 125 | 115 | |
| SLQ-50 | 50 | 0.31 | 485 | 1160 | 447 | 793 | 250 | 565 | 106.5 | 256 | 69 | 160 | 203.8 | |
| SLQ-65 | 65 | 0.52 | 820 | 1960 | 760 | 1340 | 400 | 955 | 180 | 434 | 106 | 250 | 288 | |
| SLQ-80 | 80 | 0.833 | 1320 | 3100 | 1200 | 2150 | 630 | 1533 | 288 | 695 | 170 | 400 | 346 | |
| SLQ-100 | 100 | 1.31 | 1990 | 4750 | 1840 | 3230 | 1000 | 2310 | 436 | 1050 | 267 | 630 | 468 | |
| SLQ-125 | 125 | 2.2 | 3340 | 8000 | 3100 | 5420 | 1680 | 3890 | 730 | 1770 | 450 | 1000 | 1038.5 | |
| SLQ-150 | 150 | 3.3 | 5000 | 12000 | 4650 | 8130 | 2520 | 5840 | 1094 | 2660 | 679 | 1600 | 1185 | |
| 條 件 粘 度 OE | 4 | 6.3 | 9 | 12 | 44 | |||||||||

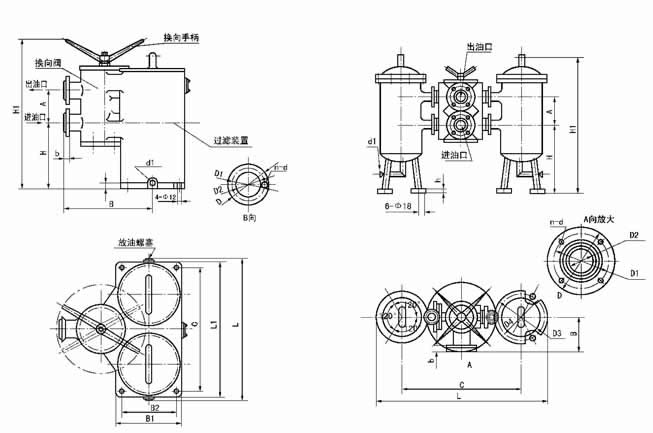

三、外形結構及尺寸
SLQ-32，SLQ-40雙筒網式過濾器（整體式） DN≥50的SLQ型雙筒網式過濾器（組合式）
| 型號 | 公稱通徑DN | A | B | B1 | B2 | C | d1 | D3 | D4 | H |
| SLQ-32 | 32 | 140 | 250 | 186 | 154 | 344 | G3/8" | - | - | 145 |
| SLQ-40 | 40 | 165 | 265 | 222 | 184 | 410 | - | - | 180 | |
| SLQ-50 | 50 | 190 | 165 | - | - | 693 | G1/2" | 330 | 280 | 355 |
| SLQ-65 | 65 | 200 | 170 | - | - | 713 | 374 | 300 | 395 | |
| SLQ-80 | 80 | 220 | 202 | - | - | 830 | G3/4" | 374 | 320 | 500 |
| SLQ-100 | 100 | 250 | 202 | - | - | 895 | 442 | 400 | 610 | |
| SLQ-125 | 125 | 260 | 240 | - | - | 1200 | G1" | 755 | 600 | 640 |
| SLQ-150 | 150 | 300 | 240 | - | - | 1200 | 755 | 600 | 860 |
| 型號 | H1 | L | L1 | h | 時出油口連接法蘭尺寸 | |||||
| D1 | D2 | b | d | n | ||||||
| SLQ-32 | 440 | 397 | 386 | 20 | 135 | 100 | 78 | 18 | 18 | 4 |
| SLQ-40 | 515 | 480 | 447 | 145 | 110 | 85 | ||||
| SLQ-50 | 800 | 1023 | - | 160 | 125 | 100 | 20 | |||
| SLQ-65 | 860 | 1097 | - | 180 | 145 | 120 | ||||
| SLQ-80 | 990 | 1202 | - | 195 | 160 | 135 | 22 | 8 | ||
| SLQ-100 | 1190 | 1337 | - | 215 | 180 | 155 | ||||
| SLQ-125 | 1270 | 1955 | - | 30 | 245 | 210 | 185 | 24 | ||
| SLQ-150 | 1530 | 1955 | - | 280 | 240 | 210 | 23 | |||
四、型號標注說明
公稱通徑為40的雙面網式過濾器：
過濾器濾芯材質有銅網、不銹鋼網、合成纖維、合成纖維、紙質等，形式有標準筒式、網片式、折疊網式等，過濾精度也可根據用戶要求定制（最高可達0.01mm），如有上述特殊要求，請在訂貨時說明。
五、工作原理

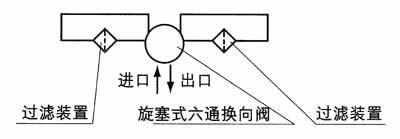

| 1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。 2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。 3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。 4、系統圖
|
六、使用說明
| 1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或更換濾芯，同時也應清洗筒體。 2、在正常工作時過濾器的進出口壓差應≤0.035MPa。 |
七、訂貨須知
訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
