單線式集中潤滑系統
集中潤滑系統
在各種機械設備中，除了廣泛的采用稀油潤滑方式外，在許多摩擦副中好采用了干油潤滑。干油潤滑就是以潤滑脂作為機械摩擦副的潤滑介質，通過干油站向潤滑點供送潤滑脂的一整套設備。根據摩擦副的功能，潤滑方式和使用環境的不同，有的采用手動加脂槍向潤滑點添加潤滑脂。有的則因潤滑點數量多則必須采用干油集中潤滑系統定期加潤滑脂。下面根據干油潤滑系統的驅動方式，供脂管線數量、管路不布置形式和壓脂到油滑點的動作順序的不同而確定的分類及有關情況，介紹如下，供選用時參考。
1、單線集中潤滑系統的工作原理及特點：
單線集中潤滑系統是由泵站輸出高壓潤滑脂經輸脂主管供送給母遞進式分配器（每次供脂量較大）從母遞進式分配出來時油經輸脂支管，供送到二次分配器（子分配器）（每次定量壓出的潤滑脂較少）再定量逐級供送給各潤滑點。其中電控箱起到指令自動供送潤滑脂的功能。
工作原理
單線式集中潤滑系統由泵站輸出清潔潤滑脂，通過一級（母）分配器由一路輸油變成多路出油。這些多路出油 再由二級（子）分配器分成更多的分支油路：根據需要還可以增加三級（孫）分配器，這樣便組成單線遞進式油 路，可以向數百個潤滑點供送清潔的潤滑脂。
特點
1、供油主管道只盂要一棧，配管簡單，費用低：
2、對活動部分的潤滑點可實施供油：
3、對處于機構緊湊、環境惡劣、部位重要的潤滑點可實現自動加油，以提高加油的可靠性：
4、只要系統在工作，毎個潤滑點都能獲得預定的給脂量，油脂不會浪費：
5、在全部潤滑點中，只要油任一處堵塞，通過各種形式的指示器即能報警，所以只要監視一臺母分配器的動作，就可實現對全系統的監視。
2、單線集中潤滑系統常見的幾種給油方式

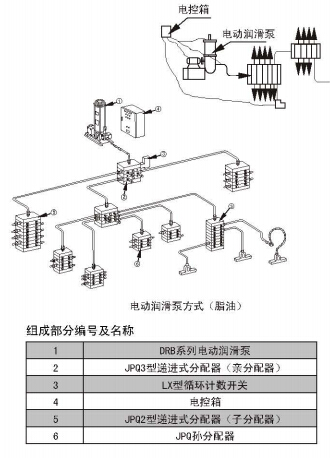

電控柜內有計數器和計時器，其中計數器是與同一級分配器上行程開關相關聯的。當一級分配器完成一個分油循環，分配器的柱塞便接觸行稃開關一次，計數器計入一個數。當計數器上達到規定的計數次數時，指定電動潤滑泵停止，經過設定的時間間隔后，系統重新開始工作。 電控柜內的計時器是用來設定單位時間內輸入系統的油脂量。當設定的單位時間內計數器計入的數值未達到設定值時，電控柜自動報警。另外系統管道中壓力起過額定壓力的限值時也會自動報警。 該系統配拷費用較低，且能滿足沒個潤滑點所需的潤滑脂的數量，同時能實現定時、定星，無一遺漏地向每個潤滑點供送清潔潤滑脂。 |  |

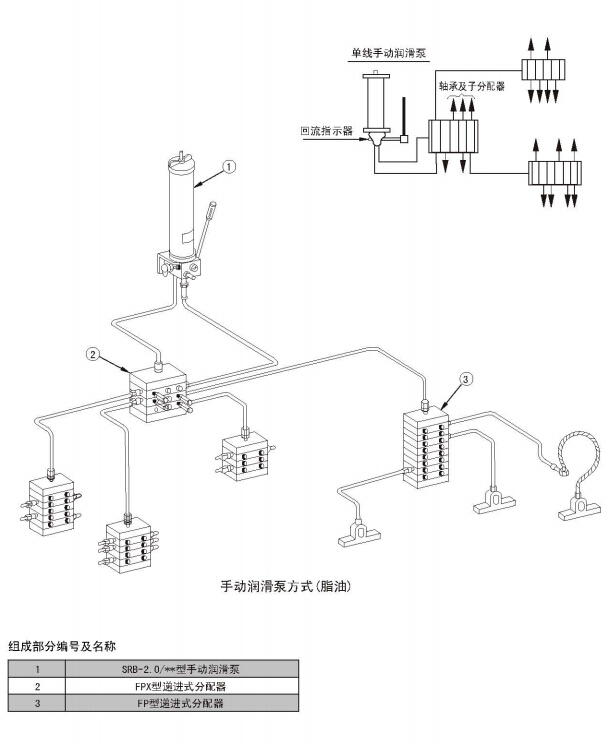

b、手動式潤滑方式
手動潤滑泵給油時可向100多個潤滑點供油，利用泵體上的回油指示器給油終了。這種泵的最大排油壓力為 20MPa,所以即使是高背壓的軸承也能充分地枵到潤滑。該系統構成簡單，設備費用低，適用于給油間隔時間長， 工作環境惡劣，人工作業無法進行的場合，并能在外部觀察到潤滑點的供油情況。

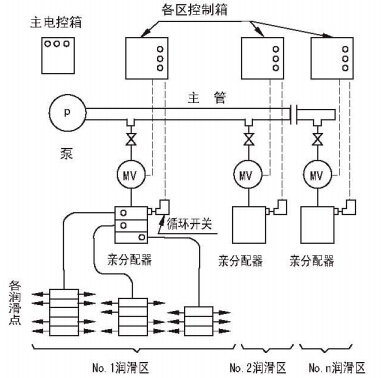

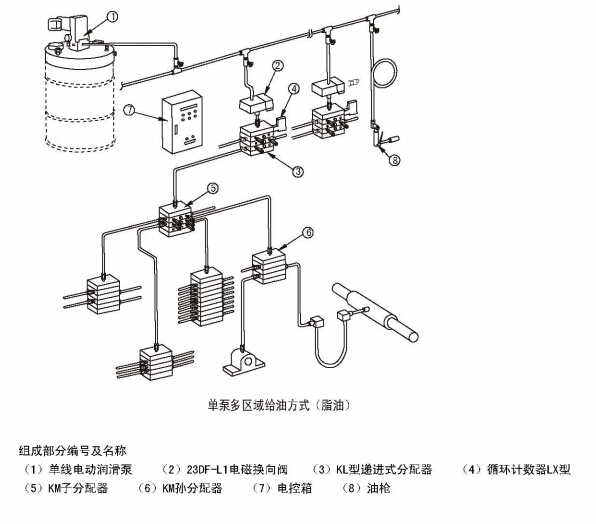

C、單泵多區域給油方式 該系統的給油方式特別適合于長達數百米的軋制機上使用。 由中央潤滑泵把油脂送入Φ50mm左右的主管路，再由主拷送往各區域的支管。 各分管上裝有電磁閾，同過電控箱對電磁閥的開與閉，可以定時地把潤滑脂送到各區域的分配器，再向潤滑點給脂。 使用這種系統可以對數千個軸承都能用臺中央泵自動地進行給脂。 |  |
單線潤滑系統的設備及元件
1、潤滑泵
| 分類 | 型 號 | 公稱壓力MPa | 公稱流量 mL/min | 貯油桶容積 L | 備注 | |
| 標準型號 | 引進型號 | |||||
| 手動潤滑泵 | SRB-2/1.5-DZ | / | 20 | 2mL/循環 | 1 | 均適用潤滑脂： 是否適用潤滑油請參閱相關潤滑泵說明 |
| SRB-L3.5Z-5 | / | 3.5mL/循壞 | 5 | |||
| SRB-2.5/1.0-D | / | 10 | 2.5mL/循環 | 1 | ||
| / | ||||||
| SRB-2. 5/3. 5-D | / | 3.5 | ||||
| 電動潤滑泵 | DRB-L | U | 20 | 60、 195、 585 | 20、 35、 90 | |
| DRB-P | BS-B | 40 | 120、 235、 365 | 30、 60、 100 | ||
| ZPU | / | 133、 233、 400 | 40、 60、 100 | |||
| DB-63 | / | 10 | 63 | 8 | ||
| DB-63Z | / | |||||
| 電動加油泵 | DJB-200 | / | 1 | 200L/h | / | |
| DJB-H1.6 | / | 4 | 1.6L/min | / | ||
| DJB-V70 | / | 3.15 | 70L/h | / | ||
| DJB-V400 | / | 400L/h | / | |||
| 腳踏潤滑泵 | JRB2-X3 | / | 40 | 3nL/行程 | 6 | |
2、分配器
| 分類 | 型 號 | 公稱壓力MPa | 額定給油量 mL/循環 | 備注 | |
| 標準型號 | 引進型號 | 適用潤滑脂或 潤滑油。使用 潤滑油時，把 公稱壓力降低 一半使用。 | |||
| 組合式 (片式） | JPQ1 | MJ、 KJ、 FPJ | 14 | 0. 082～0. 492 | |
| JPQ2 | M、 KM、 FP | 20 | 0.164～1.148 | ||
| JPQ3 | MX、 KL、 FPX | 0.41 ～4. 92 | |||
| JPQ1-K | ZP-A | 16 | 0.07、0.1、0.2、0.3 | ||
| JPQ2-K | ZP-B | ||||
| JPQ3-K | ZP-C | 0.5、1.2、2.0 | |||
| JPQ4-K | ZP-D | ||||
| 整體式 | 6JPQ-L0.16 | LV-106C | 20 | 0. 16 | |
| 8JPQ-L0.16 | LV-108C | ||||
| 10JPQ-L0. 16 | LV-110C | ||||
| 12JPQ-L0. 16 | LV-112C | ||||
| SSV | 31.5 | 0.2 | |||
