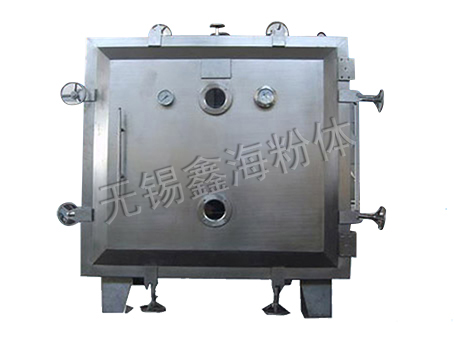

方圓真空干燥機工作原理
       真空干燥機系由制冷系統、真空系統、加熱系統、電器儀表控制系統所組成。主要部件為干燥箱、冷凝器、冷凍機組、真空泵、加熱裝置等。它的工作原理是將被干燥的物品送入干燥倉升華脫水，真空系統為升華干燥倉建立低氣壓條件，加速干燥進程。設備采用輻射加熱，物料受熱均勻；采用高效真空機組，并可實現油水分離；采用并聯集中制冷系統，多路按需供冷，工況穩定，有利節能；采用人工智能控制，控制精度高，操作方便。對干燥的質量要求是：生物活性不變、外觀色澤均勻、形態飽滿、結構牢固、殘余水分低。

方圓真空干燥機設備特點
       1、在真空狀態下進行干燥，物料溶液的沸點降低，加速干燥進程，因此可以節約能耗與干燥時間。
       2、所需的熱源可采用低壓蒸汽或廢熱蒸汽。
       3、在干燥前可進行消毒處理，干燥過程中無雜物混入，符合GMP要求。
       4、屬于靜態真空干燥機，故干燥物料的形體不會破壞。
       5、可采用冷凝系統，有效回收物料中的溶劑。

方圓真空干燥機技術參數

名稱 規格	YZG-600	YZG-1000	YZG-1400	FZG-15
干燥箱內尺寸	600×976	1000×1527	1400×2054	1500×1400×1220
干燥箱外尺寸	1135×810 ×1020	1693×1190 ×1500	2386×1675 ×1920	1513×1924 ×2060
烘架層數	4	6	8	8
層間距離	81	102	102	122
烘盤尺寸	310×600×45	460×640×45	460×640×45	460×640×45
烘盤數	4	12	32	32
烘架管內使用壓力（Mpa）	≤0.784（8Kg/cm2）	≤0.784	≤0.784	≤0.784
烘架使用溫度（oC）	-35～150	-35～150	-35～150	-35～150
箱內空載真空度（Mpa）	-0.1	-0.1	-0.1	-0.1
在-0.1Mpa，加熱溫度110oC時， 水的氣化率（Kg/m2.h）	7.2	7.2	7.2	7.2
用冷凝器時，真空泵型號、功率	2X-15A 2.2kw	2X-30A 3kw	2X-70A 5.5kw	2X-70A 5.5kw
不用冷凝器時，真空泵型號、功率	JZJS-70 7kw	JZJS-70 7kw	JZJS-70 7kw	JZJS-70 7kw
干燥箱重量（Kg）	250	800	1400	2100
